制砂機被廣泛運用于大的、冶煉、建材、公路、鐵路、水利和化學工業，那么制砂機具體是由哪些部分組成的，你知道嗎？讓小編帶你們?nèi)タ纯窗伞?/span>

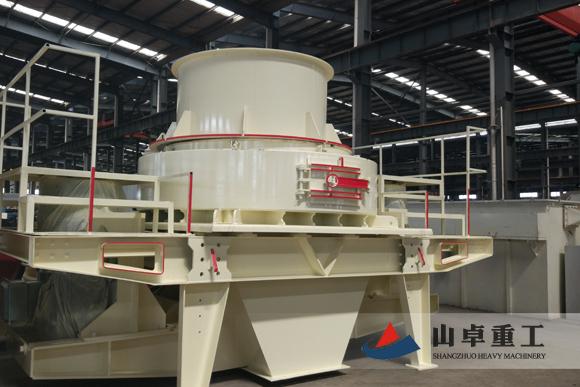

制砂機通常由九個部分組成，包括進料斗、分配器、渦流破碎室、葉輪、主軸組件、底座、傳動裝置和支架以及潤滑系統。
1、進料料斗
進料斗的結構為倒棱柱(或圓筒)，進料口設有耐磨環。進料設備的進料通過進料斗進入破碎機。
2、分料器
分料器安裝在渦流破碎腔的上部。制砂機分料器的作用分配來自料斗的進料，使一部分物料通過進料管直接進入葉輪，并逐漸加速以更高的速度甩出，而另一部分物料在渦流破碎腔中繞過葉輪外側，被從葉輪甩出的高速物料沖擊后破碎，不增加動力消耗，增加產能，提高破碎效率。
3、渦流破碎腔
制砂機渦流破碎室是由上、下圓柱體組成的環形空間。葉輪在渦流破碎室中高速旋轉，物料也可以駐留在渦流破碎室中形成物料襯里。材料襯里將破碎作用，的渦流破碎室的壁隔開，使破碎作用被限制在材料之間，從而起到耐磨和自襯里的作用作用。觀察孔用于觀察葉輪流道發射口處耐磨塊的磨損情況和渦流破碎室頂部襯里的磨損情況。破碎機工作時，觀察孔要密封嚴密。分配器固定在渦流破碎室的上圓柱段。葉輪高速旋轉產生氣流，通過渦流破碎腔內的分配器和葉輪形成內部自循環系統。
4、葉輪
葉輪結構是由特殊材料制成的中空圓柱體，安裝在主軸組件上端的軸頭上。制砂機葉輪是破碎機的關鍵部件，它與一個圓錐形套筒和一個鍵連接，以傳遞按鈕距離和高速旋轉。物料通過葉輪上部進料器的進料管進入葉輪。材料通過葉輪的分配錐均勻分配到葉輪的每個排放通道，在排放通道的出口處安裝由特殊材料制成的耐磨塊，可以更換。葉輪將物料加速到60-75m/s的速度，將其甩出，沖擊渦流破碎室內的物料襯里，并進行強烈的自破碎。上下流道板安裝在錐帽和耐磨塊之間，以保護葉輪免受磨損。
5、主軸總成
主軸總成安裝在底座上，通過三角帶傳遞電機傳遞的動力，支撐葉輪旋轉。主軸總成由軸承座、主軸和軸承等組成。
6、底座
旋流破碎室、主軸組件、電機和傳動裝置均安裝在底座上，制砂機底座為結構形狀，中部為四棱柱空間，四棱柱空間的用于安裝主軸組件，兩側形成出料通道。雙電機安裝在底座的縱向兩端，可以安裝在支架上，也可以直接安裝在基礎上。
7、傳動裝置
采用單電機或雙電機(75kw以上，雙電機驅動)驅動的皮帶傳動機構。雙電機驅動的兩個電機安裝在主軸組件的兩側，兩個電機滑輪通過皮帶與主軸滑輪連接，使主軸兩側的力平衡，不產生額外的扭矩。
8、支架
根據制砂機的不同工作場所——室外作業或室內作業，可考慮配置支架或不配置支架。
9、潤滑系統
潤滑部位為主軸總成的上軸承和下軸承。為了注油方便，油管是用來通向機器外部進行定期油泵加油的。
上面這些就是制砂機的全部組成部分啦，制砂機在日常生活中被廣泛運用，了解它的組成，也有利于對機器的使用。
